軌道交通發展惠及民生，而動力電纜作為軌道車輛運行的大動脈，扮演著“動力之源”的角色。軌道機車動力電纜主要應用于電機、變壓器、變流器、逆變器等部位。

為滿足機車安全快速地運行，其動力電纜的質量和效率也必須得到保證。所用電纜都要求低煙無(低)鹵、阻燃、耐火、耐油、耐紫外光、耐潮、防水、防霉、防鼠等，南方地區還要求防白蟻。

1.軌道機車動力電纜執行標準

1.GB/T12528-2008

額定電壓，不符合現行鐵路技術要求，新車型不再使用。

2.TJ/CL 254 客車車輛技術條件 (認證 )

以TB/T184為基礎，推廣使用EN50264和EN50306歐標，并額定電壓、結構尺寸、技術要求和試驗方法全部按歐標，產品型號使用歐標型號，產品性能中實現不了的，使用TJ/CL 254型號。

3.TJ/CL 313 動車暫行技術條件(認證 )

以歐盟標準EN50382、EN50264、EN5036為準，增加了高溫動力電纜EN50382，日系產品型號和數據電纜。

4.鐵標系列TB/T1484.1-2017

與歐標系列的區別：

1.TB/T1484.1-2017的試驗要求均以歐標的試驗要求為準；

2.鐵標的額定電壓統一按歐標的額定電壓，即 :300V、600V、1800V、3600V；

3.鐵標中沒有高溫電力電纜產品，歐標中有EN50382高溫( 120C或150°C )硅橡膠電力電纜( 供牽引系統用)。

2.機車動力電纜主要性能檢測項

1.導體電阻。保證正常載流量和過載載流量。

2.高壓測試。保證在使用中沖擊電壓下正常工作。

3.介電強度。電纜耐電的極限強度，(擊穿時的最高電壓)。

4.絕緣電阻。電纜中絕緣材料本征電氣特性。

5.直流穩定性。電纜在高濕熱條件下的工作穩定狀態。

6.表面漏電流放電。高電壓下，電纜表面抗電暈爬電的能力。

7.電纜完整性(火花)控制。檢測電纜制造過程絕緣缺陷。

8.絕緣或護套拉伸強度和延伸率。

絕緣和護套材料本身機械性能，該性能受外界因素、工作狀況影響。

9.熱老化。

絕緣和護套材料在一定時間和熱條件下會發生老化反應，可根據該性能選擇電纜類型，確認該材料的耐老化能力。

10.耐臭氧。

在高電場下對局部空氣會產生游離，即會產生臭氧，臭氧是強氧化劑，交聯電纜正常情況下可以耐受臭氧。

11.化學性耐油耐酸堿。

電纜表面附有油脂、化學污物會直接或間接影響電纜性能，特別是機車中壓電纜，絕緣機械性能會發生變化。

12.熱延伸。

檢查絕緣和護套材料分子結構交聯的程度，以確保各項性能的滿足。機車動力纜均為交聯電纜。(交聯: 把線型分子結構變成網狀分子結構.)

3.軌道機車動力電纜選型

機車動力電纜主要用于傳輸大電流的動力信號，例如傳輸電機的驅動電流或者傳輸車輛的供電電流等，一般為單芯電纜。在選擇時更多關注電纜截面和電纜耐熱性能。

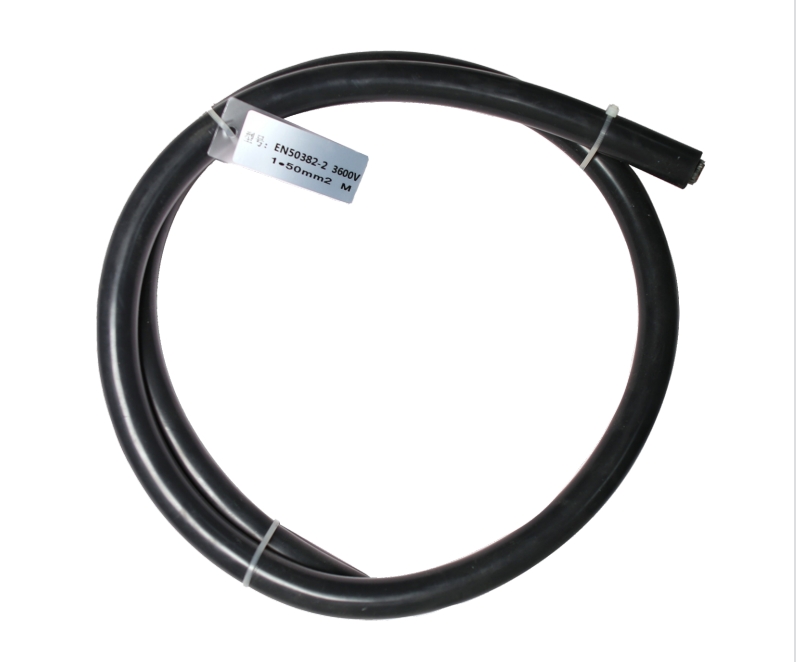

★EN50382-2

電纜結構

1.導體: 鍍錫銅導體5類或6類結構

2.絕緣: 硅橡膠絕緣料

3.護套: 硅橡膠護套料

產品特性

工作溫度: -50~120℃、-50~150℃、

額定電壓:1.8/3.0kV，3.6/6.0kV

防火等級: 滿足EN45545-2 R15/R16的HL3

絕緣強度: >8MPa

斷裂伸長率: 200%

電纜彎曲半徑: 6D(D電纜外徑)

顏色: 黑色

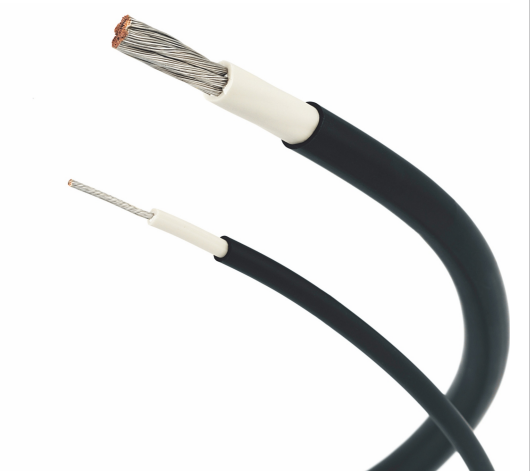

 ★EN50264-2-1

電纜結構

1.導體: 軟鍍錫退火銅絲5類結構

2.絕緣: 標準的低煙無鹵彈性化合物

3.護套: 標準的低煙無鹵彈性化合物

產品特性

耐溫:-40~90℃

耐壓等級:0.6/1.0kV，1.8/3.0kV，3.6/6.0kV

防火等級: 滿足EN45545-2 R15/R16的HL3

絕緣強度: >10Mpa

斷裂伸長率: >125%

電纜彎曲半徑: 4D(D電纜外徑)

顏色: 黑色

泰士特專注軌道交通領域電纜應用及解決方案，已取得CRCC認證。
