機車變流器是軌道車輛上必不可少的電氣部件，如果把縱橫馳騁的列車比作一條蒼龍，安裝在列車底部的牽引變流器就是龍的心臟，它的功能就是把交流電轉換成直流電再轉換成交流電，即交-直-交轉換。

機車的變流器主要分為兩種：牽引變流器和輔助變流器。牽引變流器是用來驅動高鐵運行的，通過將接觸網供給的高壓交流電轉換為適合電動機使用的低壓直流電或者變頻交流電。輔助變流器是用來供給高鐵內部設備使用，通過將接觸網供給的高壓交流電轉換為適合空調、照明、充電等設備使用的低壓交流電或者直流電。

電纜作為變流器工作環節中不可或缺的產品，直接影響著變流器性能的發揮，進而影響機車的運行。

今天小泰就帶你來了解一下變流器電纜的特性及選型：

變流器電纜基本特性

1.低煙、無鹵、阻燃

2.優異的電氣性能

3.良好的抗蠕性，耐磨、抗壓

4.耐溶劑、耐酸堿、耐礦物油、耐燃料油

變流器電纜選型

電纜截面:

需根據電纜的載流量來選擇。考慮載流量時，需根據布線工況，如:空氣中、穿管、電纜溝等進行修正。

溫度等級:

根據布線工況的環境溫度和電纜短期和長期載流引起電纜發熱來選擇，機車行業溫度等級分為120°C和150°C級。

泰士特變流器電纜

泰士特變流器電纜產品主要用于牽引變流器，滿足耐高溫120℃或150℃，額定電壓3600V及以下。嚴格按TJ/CL314標準驗收，并達到第4、5項要求，正常使用情況下，電纜壽命30年。

01 額定電壓1.8kV無護套電纜

工作溫度：-50~120℃/150℃

額定電壓：1.8kV

防?等級：滿?EN45545-2 R15/R16的最高防火等級HL3

絕緣強度：>8MPa

斷裂伸?率：≥200%

電纜彎曲半徑：6D(D電纜外徑)

顏?：??

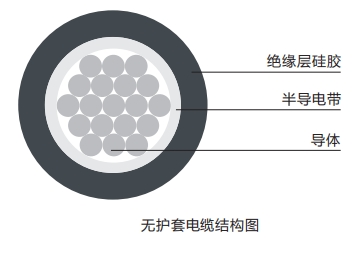

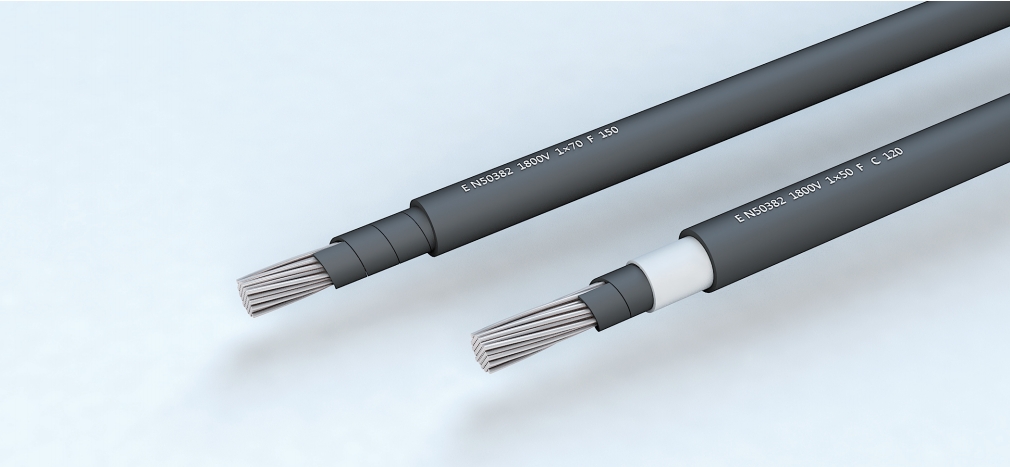

結構圖

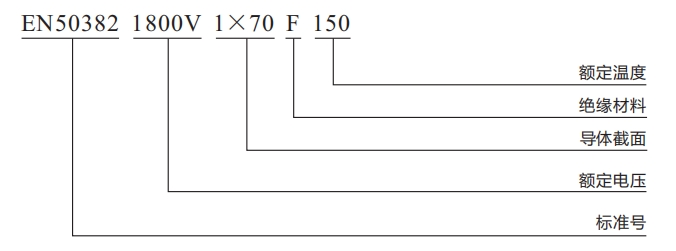

型號

02額定電壓1.8kV/3kV有護套電纜

工作溫度：-50~120℃/150℃

額定電壓：1.8kV/3.6kV

防?等級：滿?EN45545-2 R15/R16的最高防火等級HL3

絕緣強度：>8MPa

斷裂伸?率：≥200%

電纜彎曲半徑：6D(D電纜外徑)

顏?：??

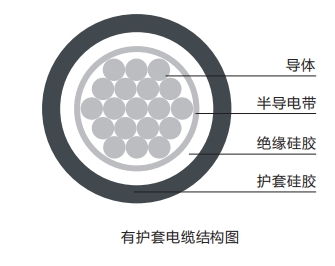

結構圖

型號

03額定電壓3.6kV無護套電纜

工作溫度：-50~120℃/150℃

額定電壓：3.6kV

防?等級：滿?EN45545-2 R15/R16的最高防火等級HL3

絕緣強度：>8MPa

斷裂伸?率：≥200%

電纜彎曲半徑：6D(D電纜外徑)

顏?：??

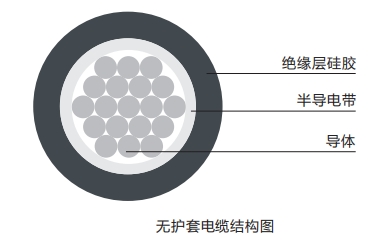

結構圖

型號

04額定電壓3.6kV/6kV有護套電纜

工作溫度：-50~120℃/150℃

額定電壓：3.6kV/6kV

防?等級：滿?EN45545-2 R15/R16的最高防火等級HL3

絕緣強度：>8MPa

斷裂伸?率：≥200%

電纜彎曲半徑：6D(D電纜外徑)

顏?：??

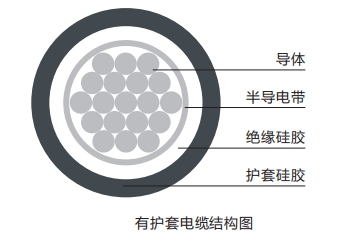

結構圖

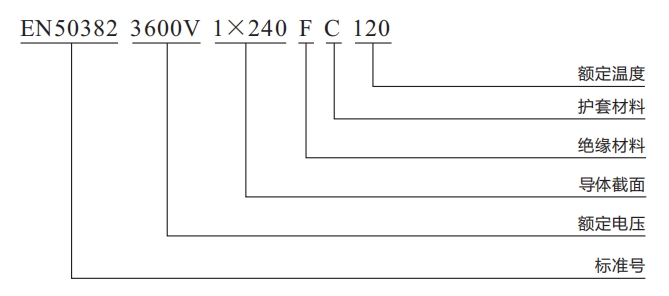

型號

泰士特專注軌道交通領域電纜應用及解決方案，產品涵蓋EN50264系列、EN50306系列、EN50382系列、數據電纜、傳感器電纜、跨接電纜、耐高溫電纜、PEEK電纜等，已取得CRCC認證。

目前已在3500多輛高鐵客車上裝車電纜超500000根，運行里程超6000000公里。未來泰士特將用更多優質產品為軌道車輛安全運行保駕護航。
