電纜百科：軌道車輛數據電纜的分類和用途，請查收！

發布日期：2023-07-03 瀏覽：1280

隨著軌道交通智能化程度的不斷提高，數據傳輸?shù)男枨笙啾葌鹘y(tǒng)情況也大幅度提升。數據電纜作為數據傳輸?shù)妮d體，對軌道交通車輛安全運行起到了至關重要的作用。

目前應用于軌道車輛通信系統的數據電纜根據功能主要分為軌道車輛總線電纜和軌道車輛以太網電纜。

數據總線

這類數據線是根據軌道交通行業防火性能要求，在火災下，電纜燃燒時煙霧很小，煙氣無毒性和腐蝕性以及不延燃性，電纜具有很好的EMC特性。用于車內多功能數據傳輸。

MVB電纜

列車控制專用線用于控制速度、制動系統，在軌道車輛運行中起主要作用。

WTB電纜

為列車提供監測系統和采集信息，專門收集數據所用，對于列車沿途突發狀況及時傳輸計算機控制中心，以便于計算機通過WTB列車總線快速發出剎車指令。

電纜結構


1導體采用多股鍍錫銅

2絕緣采用實心聚烯烴

3屏蔽采用鋁+鍍錫編織

4護套采用低煙無鹵阻燃聚烯烴( 黑色 )

網絡總線

軌道交通對網終通訊使用在100MHZ，用于大量的數據傳輸，滿足各種車輛內部控制儀器，監測系統圖像、聲音等需求，本電纜具有高速傳輸、EMC優化、低煙無鹵阻燃軌道交通使用。

CAT5/5e（5/超5類線）

CAT-5類電纜增加了繞線密度，外套?種?質量的絕緣材料，傳輸頻率為100MHz，主要?于100BASE-T和10BASE-T?絡，這是最常?的以太?電纜。

CAT-5e（超5類），相較于5類電纜具有更?的衰減與串擾的?值（ACR）和信噪?（StructuralReturn Loss）、更?的時延誤差等，性能得到很?提?。

CAT6（6類線）

也稱“Category 6”以太網電纜，傳輸頻率高達 250 MHz ，最大傳輸速度在 100m 以內可達 1 Gbps。相較于5類電纜其在串擾和回波損耗方面性能更優，出色的回波損耗性能對于高速網絡應用更加重要。

CAT7（7類線）

也稱“Category 7”以太網電纜，用于列車內外視頻圖像的監測和傳輸，以及列車智能化的數字傳輸?shù)取?/p>

傳輸頻率為600MHz，傳輸速度為10Gbps，單線標準外徑8mm，多芯線標準外徑6mm。CAT７的傳輸速度相對于CAT5和CAT5e更快，對于未來智能駕駛提供有利條件。

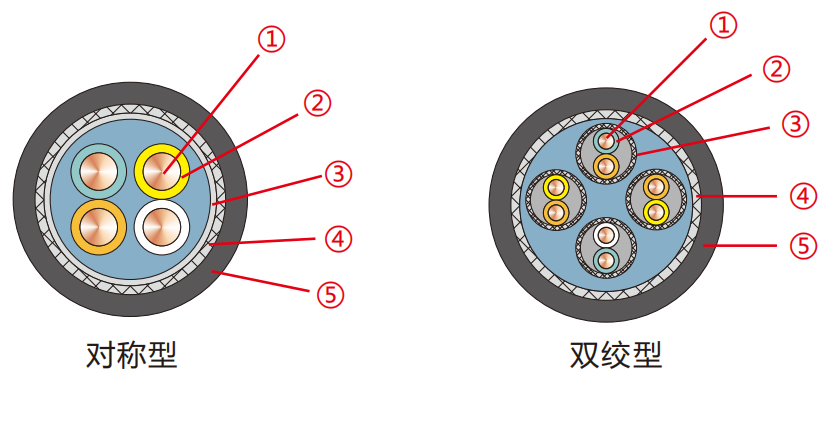

電纜結構


1導體采用多股鍍錫銅

2絕緣采用實心聚烯烴

3鋁屏蔽

4鍍錫銅總屏蔽

5護套采用低煙無鹵阻燃聚烯烴( 黑色)

泰士特線纜所生產的軌交數據電纜CAT7/CAT6/CAT5/CAT5e/MVB/WTB等，產品均滿足：

EN45545-2（在火災條件下，燃燒時產生的煙霧要小，而且無毒性，電纜能阻止火焰沿電纜燃燒）標準。

TB/T1484.3（電纜毒性指標小于5、燃燒透光率不小于80%、氯化氫釋放量不應大于0.5%等等）標準。


具有超高的雙耐油，耐酸堿，高阻燃等性能，保障軌交車輛數據傳輸系統的穩定運行。

目前泰士特已為北京地鐵、上海地鐵、廣州地鐵、南京地鐵等軌道交通項目提供了可靠的連接解決方案。未來，公司將在軌道交通領域深耕，為軌交互連技術的發展貢獻自己微薄的力量！
